Deux visites à Dreux

l’USINE DE FABRICATION DES TUBES  DE TÉLÉVISEURS COULEURS

LA CHAPELLE ROYALE DE FRANCE

Mardi 27 avril 1982

40 adhérents se sont rendus à Dreux, répartis en deux groupes :

– un groupe A, confié à Monsieur Pénotet, a visité l’USINE DE FABRICATION DES TUBES  DE TÉLÉVISEURS COULEURS,

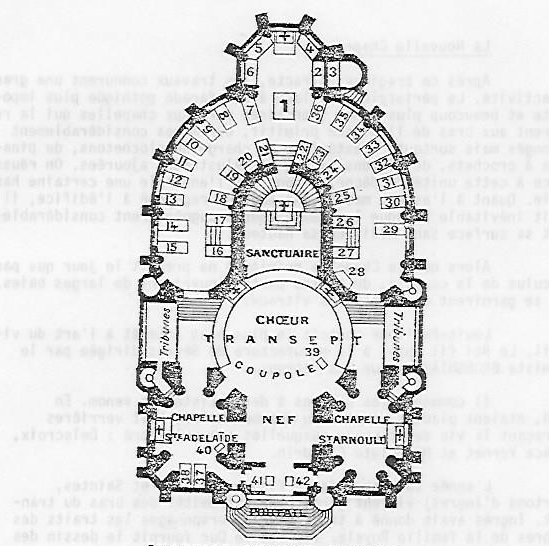

– l’autre B, avec Madame Gentilhomme, LA CHAPELLE ROYALE DE FRANCE.

GROUPE A.-

23 adhérents du Club ont visité l’usine R.T.C. (la Radiotechnique COMPELEC) qui fabrique des tubes de téléviseurs couleurs.

LA SOCIÉTÉ.-

L’usine, située à Dreux, est la seule en France à fabriquer de tels tubes. Elle couvre les besoins de toute la France et 20% de ceux de l’Europe. C’est une des trois plus importantes usines de tubes d’Europe, les autres se trouvant en Allemagne et en Angleterre. Sur le plan mondial, elle est de la taille des usines américaines et japonaises ; elle produit 1 400 000 tubes par an.

En 1981 plus de 60% de la production a été exportée.

Elle a une surface de production de 50 000 m² et emploie 14 000 personnes qui travaillent jour et nuit, du lundi matin au samedi soir, 18 heures en 4 équipes de 6 heures chacune (34 h 50 par semaine).

L’usine est semi-automatisée : 300 ordinateurs en permanence (1/3 pour le traitement de l’information, 2/3 comme asservissement de l’automatisme des diverses machines).

I.- PRINCIPES.-

1.-la Télévision en couleurs.-

La transmission des images colorées par voie hertzienne se fait selon le principe de la trichromie. On choisit trois couleurs fondamentales : par exemple, bleu, vert et rouge. En fait, ces trois « couleurs » sont un mélange complexe de radiations comprises entre deux limites de longueur d’onde : 390 à 500 nm pour le bleu (1 nm = 10^-9m), 500 à 600 nm pour le vert et 600 à 760 nm pour le rouge.

(n = nano) 390 nm = 1m x 390 : 1 000 000 000  =  0,39 millièmes de millimètre.

La superposition, en quantité convenable, de ces trois couleurs permet de reconstituer n’importe quelle couleur de façon satisfaisante pour l’œil.

2.- La réception des images.-

Le tube reproducteur d’images est muni de trois canons à électrons, un par couleur primaire. Chaque signal de chrominance extrait du message capté est appliqué simultanément sur une électrode appropriée. L’ensemble des trois canons émet trois « pinceaux-peintres ». Les trois pinceaux électroniques viennent frapper un écran qui comporte des luminophores, constitués par trois pastilles à fluorescence respectivement rouge, verte, bleue, disposées en petits rectangles parallèles dans les tubes « autoconvergents » nouveaux (fig. 1).

Fig. 1.- Tube autoconvergent.

L’utilisation de cette technique japonaise des tubes autoconvergents datant de 1976 s’est généralisée : elle réduit le volume du récepteur et assure une meilleure qualité de l’image.

En quoi consistent ces convergences ? Chaque pinceau électronique doit exciter la seule pastille couleur qui lui est destinée.

Dans ce but, un masque perforé est intercalé entre les canons à électrons et 1’écran portant les luminophores.

La géométrie de l’ensemble est telle que chacun des trois pinceaux, passant ensemble à un instant donné par le même trou, vienne frapper séparément la bonne cible. S’il y a 400 000 trous dans le masque, il y a 1 200 000 impacts possibles sur 1’écran !

Le réglage doit être parfait si l’on veut éviter les distorsions de couleur. I] est très stable sur les tubes dits “autoconvergents ». Les trois pinceaux associés doivent « balayer » les 400 000 trous de l’écran en 1/25 de seconde (voir la question du balayage en annexe) pour que l’œil voit une image continue avec le minimum de papillotement.

II.- LA VISITE.-

1.- Différentes phases de la fabrication. –

Un tube couleur est fabriqué à partir de plusieurs composants qui sont les suivants (fig. 2) :

– la dalle,
– l’écran,
– le masque,
– le cône métallique,
– le cône verrerie,
– le canon.

Fig. 2.- Les composants d’un tube « couleur ».

Les différentes phases de fabrication sont :/

– le joining, atelier de fabrication du cône verrerie,
– fabrication du masque,
– l’écran (dépôt des poudres, laquage, aluminisation),
– assemblage dalle/cône,
– canon,
– finition du tube,
– contrôles,
– tube P (pose de la coquille).

2.- Cône verrerie (joining).- (3 personnes).

Le travail de cet atelier est de terminer les opérations qui n’ont pas pu être effectuées lors du passage du cône dans l’atelier verrerie. Ces opérations sont de 2 types : la première à haute température, la seconde à froid.

a.- à haute température.

– la soudure du cône et du manchon se fait sur un manège à l’aide de chalumeaux. Le laminage à chaud se fait à l’aide de 2 roulettes en graphite.

– ensuite on préchauffe le cône dans un four. Il est porté 4 300° pour recevoir l‘électrode anode.

– avant l’insertion de l’anode (qui est en fer + graphite) on chauffe son emplacement sur le cône à haute température (1000 à 1200°) ; puis c’est le perçage et le pressage du verre et de 1’anode.

– le cône est mis dans un four afin d’être refroidi progressivement, supprimant toutes les tensions internes, c’est le recuit.

b.- à froid.

Après le rôdage du bord du frittage, on meule les bords. C’est le chanfreinage qui a pour but de rendre le bord du frittage moins fragile aux écaillements (fig. 3)/p>

Fig. 3.-

Ensuite, on rôde les plots qui serviront de repères lors de l’assemblage cône/dalle au moment du frittage. Reste le polissage pour rendre la surface du frittage la plus lisse possible pour favoriser la soudure cône/dalle.

Le cône ainsi usiné, lavé, puis séché sera prêt à être graphité et émaillé.

3.- Fabrication du masque. –

a.- La fabrication de la « toile » du masque n’est pas effectuée à Dreux.

L’usine reçoit des toiles comptant 400 000 fentes, enveloppées dans du papier anti-oxydant, et dans des sacs en aluminium. (fig. 4).

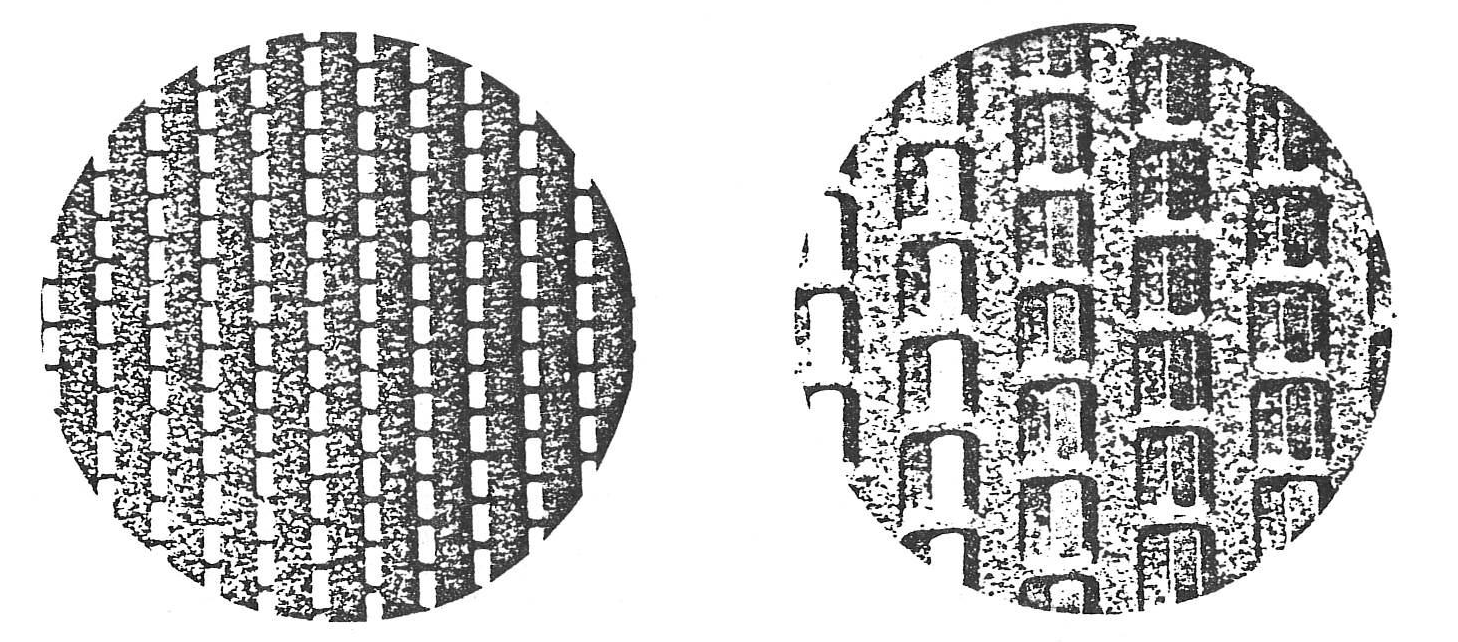

Fig. 4.- Fentes du masque>

      Vue intérieure :                        Vue extérieure :
face tournée vers le canon              face tournée vers 1’écran
à électrons                      portant les luminophores

b.- Four de réduction.

Avant de former les toiles, on leur fait subir un traitement thermique dans un four “dit de réduction ».

e four est sous atmosphère contrôlée, composée d’un mélange d’hydrogène (7 à 9%), d’azote (92%) et de vapeur d’eau. (L’hydrogène élimine les oxydes indésirables de la surface de la toile). La température maximale est de l’ordre de 935°. Cette réduction a pour but d’obtenir une meilleure résistance en modifiant le métal de la toile pour faciliter sa mise en forme, et obtenir une surface propre.

c.- Formage des toiles.

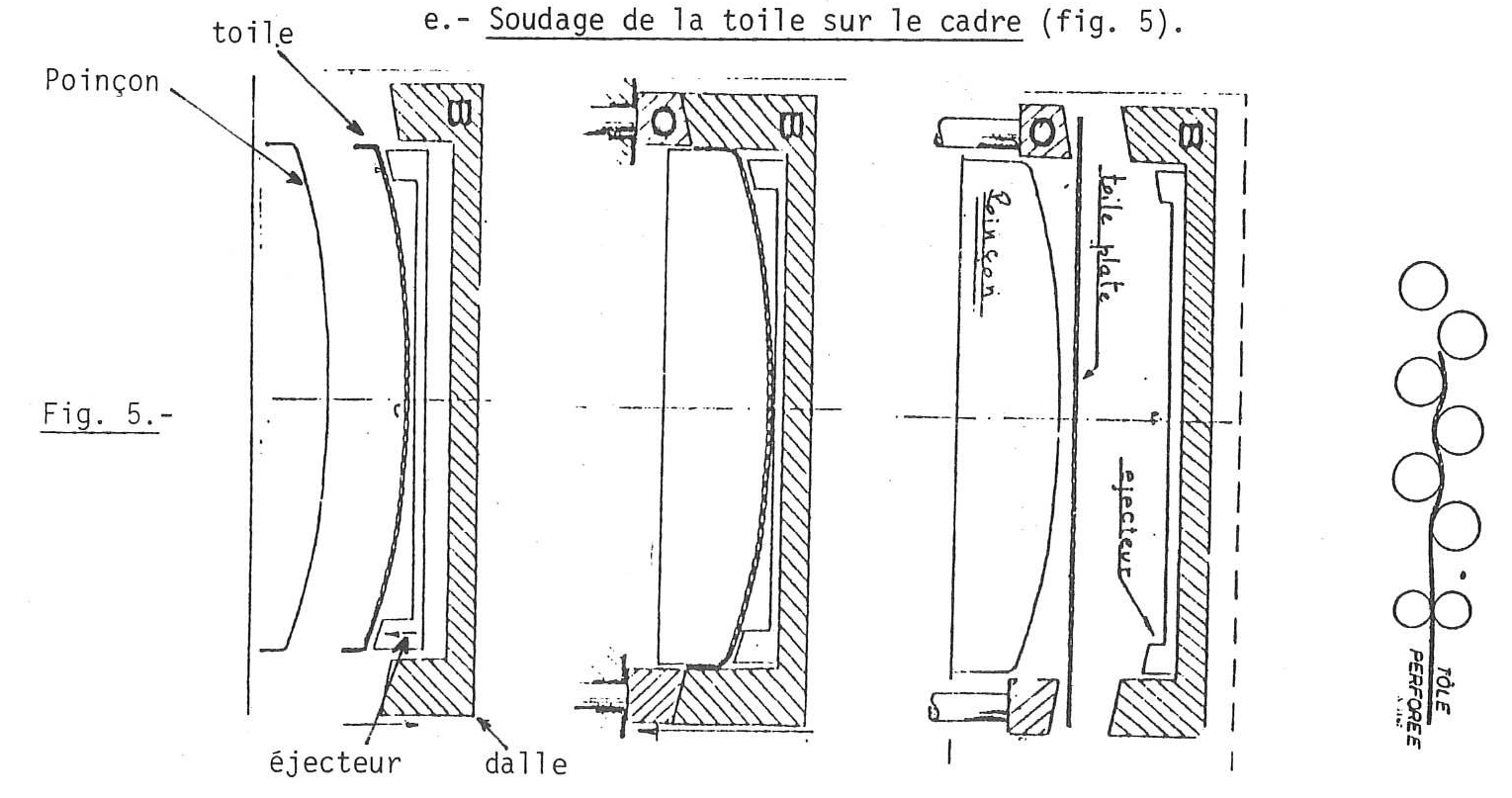

Il se fait sur une presse en 2 étapes :/p>

– serrage du contour de la toile en 2 temps,
– 2 emboutissages successifs,
– éjection de la toile.

L’ouvrier marque son numéro sur les toiles qu’il a formées. Plusieurs systèmes de sécurité fonctionnent.

d.- Noircissage de la toile et du cadre.

La toile sortant des presses est recouverte d’huile. On va la dégraisser au moyen de 3 bacs successifs de perchlo éthylène.

Le cadre de son côté est dégraissé et décapé. On élimine I’huile de projection, ce qui est nécessaire pour avoir une bonne couche d’oxyde pendant le noircissage, par trempage successif dans 7 bacs.

Après ces deux opérations, 4 ressorts sont soudés au cadre qui serviront au positionnement du masque dans la dalle.

Le cadre et la toile sont ensuite noircis dans un four sous atmosphère d’oxyde de carbone. Le noircissage a pour but d’éviter une augmentation trop importante de la température du masque pendant le fonctionnement, tout en le protégeant de la rouille.

Il se fait sur des ovales. Il a pour but de rendre solidaire la toile et le masque et d’obtenir une distance dalle-masque correcte.

f.- Recuit.

u cours des opérations précédentes, le masque a subi diverses contraintes que l’on élimine dans un four ; on évite ainsi les déformations qui pourraient survenir lors des différents traitements thermiques subis après le dépôt des bandes de couleur.

g.- Soudure.

n soude une rondelle qui permet d’assurer le 4éme point de suspension du cadre dans la dalle.

Après cette opération, la dalle et le masque sont indissociables (ils sont repérés par des étiquettes portant le même numéro grâce à un crayon optique).

4.- Fabrication de 1’écran.

Avant de déposer les 3 couleurs (vert, bleu, rouge) le masque et la dalle sont lavés séparément (pré-coat).

a.- Dépôt des 3 couleurs : salle Flow-coat.

La dalle est disposée sur un manège. Par écoulement, on verse à 1’intérieur de celle-ci une suspension photosensible (sensible à la lumière) (vert en premier). La dalle tourne lentement autour de son axe, tout en restant légèrement inclinée par rapport à 1’horizontale.

Lorsque la suspension recouvre toute la surface de la dalle, l’inclinaison et 1a vitesse de rotation de celle-ci sont progressivement accrues de manière à étaler la suspension par centrifugation. Après le séchage sous des panneaux infra-rouges et air sec soufflé, la dalle est retirée du manège, ramenée sur une table d’assemblage ou elle retrouvera le masque correspondant. L’ensemble dalle-masque est alors placé sur une table d’exposition.

Elle comprend une source lumineuse à radiations ultra-violettes, un système optique qui modifie le trajet des rayons U.V. pour simuler le parcours des faisceaux électroniques. La position de la source est réglée pour qu’elle corresponde à l’emplacement du canon considéré de telle sorte que les points impressionnés à travers le masque soient bien ceux qui seront excités par le faisceau d’électrons.

Après l’exposition, on retire le masque de la dalle et cette dernière est placée sur une ligne de développement.

On élimine ainsi les points non exposés. Seules les bandes exposées restent fixées sur la dalle. Après séchage, le dépôt de la couleur verte est terminé.

b.- Le laquage.

Il consiste à déposer une fine pellicule de la- que sur 1’écran, qui servira de support à la couche d’aluminium.

c.- Le graphitage.

Un rectangle de graphite permettra d’assurer le contact électrique entre le masque et le film d’aluminium.

d.- La métallisation ou aluminisation.

Elle consiste à déposer sur la surface interne de la dalle une mince pellicule d’aluminium. Le but de cette opération est d’assurer l’écoulement des électrons car ce film constituera l’électrode finale. Le miroir d’aluminium augmente la luminosité en réfléchissant la lumière émise par les luminophores.

5.- Assemblage cône-dalle.

La dalle est contrôlée avant qu’on lui remette définitivement son masque. Un cône métallique préalablement dégraissé puis noirci est fixé à l’aide des ressorts sur le masque.

Il empêche la déviation indésirable des faisceaux électroniques par les champs électriques extérieurs.

Le cône verrerie terminé à l’atelier de joining est lavé puis noirci avec une suspension oxyde de fer – graphite. Un ruban d’émail vitrifiable est déposé sur le bord rôdé du cône.

La dalle et le cône sont assemblés au moyen d’un gabarit.

L’ensemble est introduit dans un four. L’émail fond et assure, après refroidissement, le scellement (frittage) cône – dalle.

Dans ce four, la laque mise avant 1’aluminisation est brûlée ainsi que la laque photosensible contenue dans les couches de luminophores.

Les gaz produits passent au travers de 1’aluminium.

Cette opération est délicate car elle doit respecter des gradients de température (variations de température entre 2 points) tant en montée qu’en descente ainsi qu’un temps minimum à la température maximale

Il restera à équiper et à placer le canon producteur d’électrons et tout ce qui est nécessaire pour obtenir un fin pinceau électronique (fig. 6).

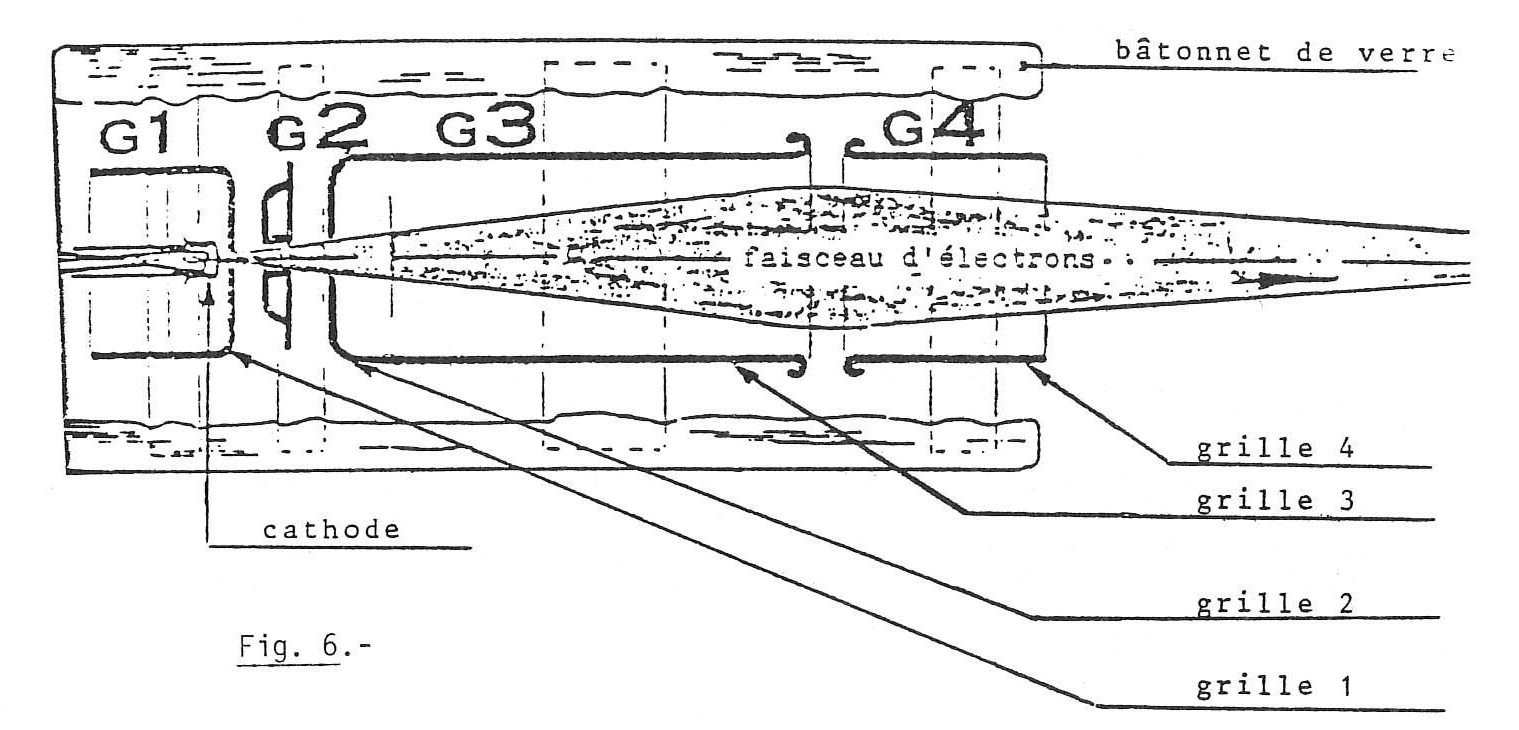

Schéma du canon :

Conclusion. –

La visite a été passionnante ; les machines, commandées par des ordinateurs programmés, travaillent avec une rapidité et une précision que les deux mains de 1’Homme, commandées par le cerveau, ne sauraient atteindre.

En outre, les ordinateurs mettent en mémoire les opérations réalisées, ce que la mémoire de 1’Homme ne saurait faire aussi parfaitement.

Nous avons vu dans cette usine un exemple remarquable des prouesses de l’automatisation.

Nous remercions tout particulièrement Monsieur Pénotet d’avoir « proposé » et organisé la visite d’une usine qu’il connaît bien.

ANNEXE

QUELQUES CONSIDÉRATIONS UTILES À LA COMPRÉHENSION DU FONCTIONNEMENT D’UN TUBE DE TÉLÉVISION.

Nous avons choisi l’exemple des tubes à écran perforé, ces tubes équipant encore, à l’heure actuelle, la grande majorité des récepteurs ; nous ne parlerons donc pas des tubes auto convergents.

Le tube cathodique.-

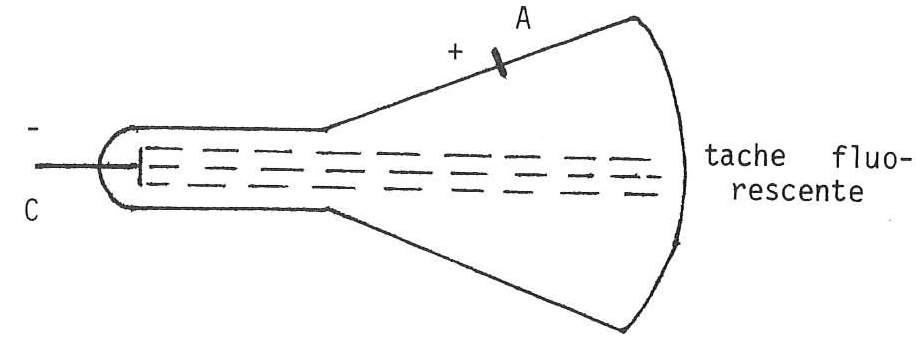

Fig. 1.-

Il y règne une pression très faible, de 1’ordre du centième de millimètre de mercure.

Il possède une cathode C et une anode A ; la cathode émet un faisceau d’électrons ; elle est constituée par un filament chauffé par un courant électrique, enfermé dans un cylindre de nickel dont l’extrémité est enduite d’une pâte de baryum et de strontium à grand pouvoir thermo-émissif.

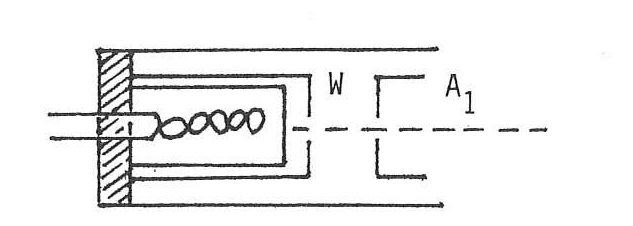

Fig. 2.–

C’est le commencement du canon à électrons.

Entre l’anode A et la cathode C est établie une grande différence de potentiel, de l’ordre de 20 000 volts qui accélère la vitesse de translation des électrons.

On transforme le faisceau d’é@électrons en un pinceau plus étroit par un cylindre W dont 1’extrémité plane est percée d’un trou ; puis viennent des électrodes A₁, A₂, A₃, … qui jouent le rôle de lentilles et focalisent le faisceau sur l’écran.

Dans ces conditions, on n’aurait sur 1’écran qu’un point fluorescent, immobile.

Or, il faut couvrir tout 1’écran.

C’est là qu’on fait intervenir la déviation du faisceau et le balayage.

La déviation.–

Les électrons étant chargés négativement, leur faisceau peut être assimilé à un courant électrique sensible à un champ soit électrique, soit magnétique. Ne considérons que ce dernier.

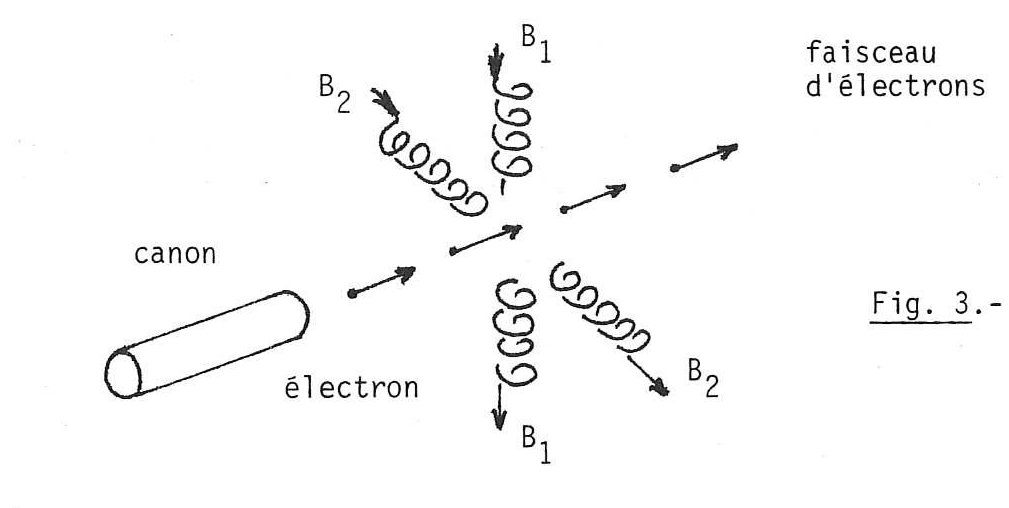

Deux jeux de bobines B₁, B₂, aux axes vertical (B₁) et horizontal (B₂), parcourues par Un courant électrique, créent deux champs magnétiques qui vont entraîner la déviation du faisceau électronique ; B₁ dans le plan horizontal ; B₁ dans le plan vertical.

En changeant le sens du courant dans les bobines, on change le sens du déplacement :

B₁ = gauche ——> droite, ou droite ———> gauche

B₂ = haut ————> bas   , ou bas vers haut

On peut ainsi « balayer » tout 1’écran.

Le balayage.-

Il ne se fait pas n’importe comment. I] y a plusieurs types de balayage ; prenons le plus simple dit balayage entrelacé.

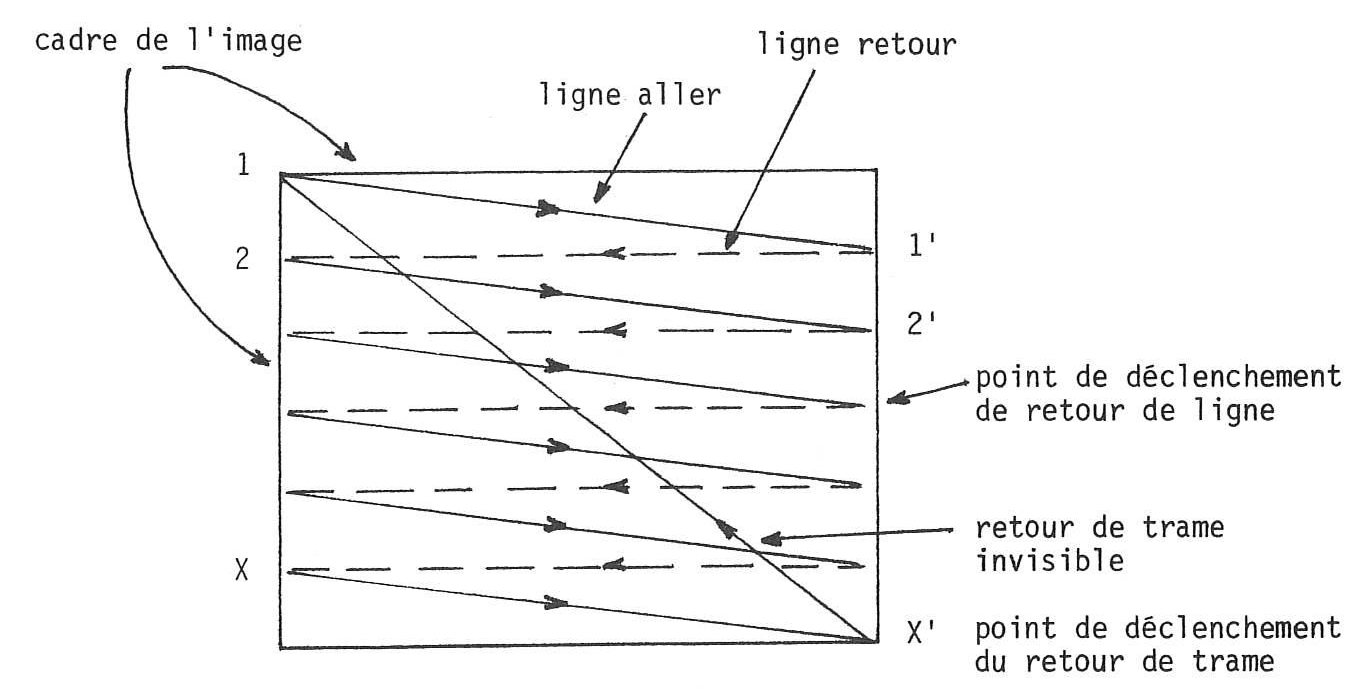

Fig. 4.– Le balayage entrelacé.

A cause de la persistance des impressions lumineuses il doit parcourir
toute la surface de 1’@écran en 1/25 seconde, et pour une bonne définition de l’image suivant. un grand nombre de lignes horizontales, 625 en France.

Le spot va de 1 en 1′, revient en 2, rejoint 2′, etc… arrive en X’ … est remonté en 1 … et sa course continue.

Pour une image en noir et blanc, il suffit de moduler l’intensité du
faisceau : faible pour les noirs, forte pour les blancs (fig. 5).

Quelques chiffres.-

En 1/25 de seconde, le spot doit parcourir 625 lignes et revenir à son point de départ.

Chaque ligne est donc parcourue en :

1/25 : 625 = 64 x 10^-6 seconde

= 64 : 1 000 000 = 64 millionniémes de seconde.

Si la longueur d’une ligne est de 50 cm, la vitesse de déplacement horizontal du spot est donc de :

V = 50 x 1000 000 : 64 = 781 250 cm/sec.

                                            = 7,8 km/sec.

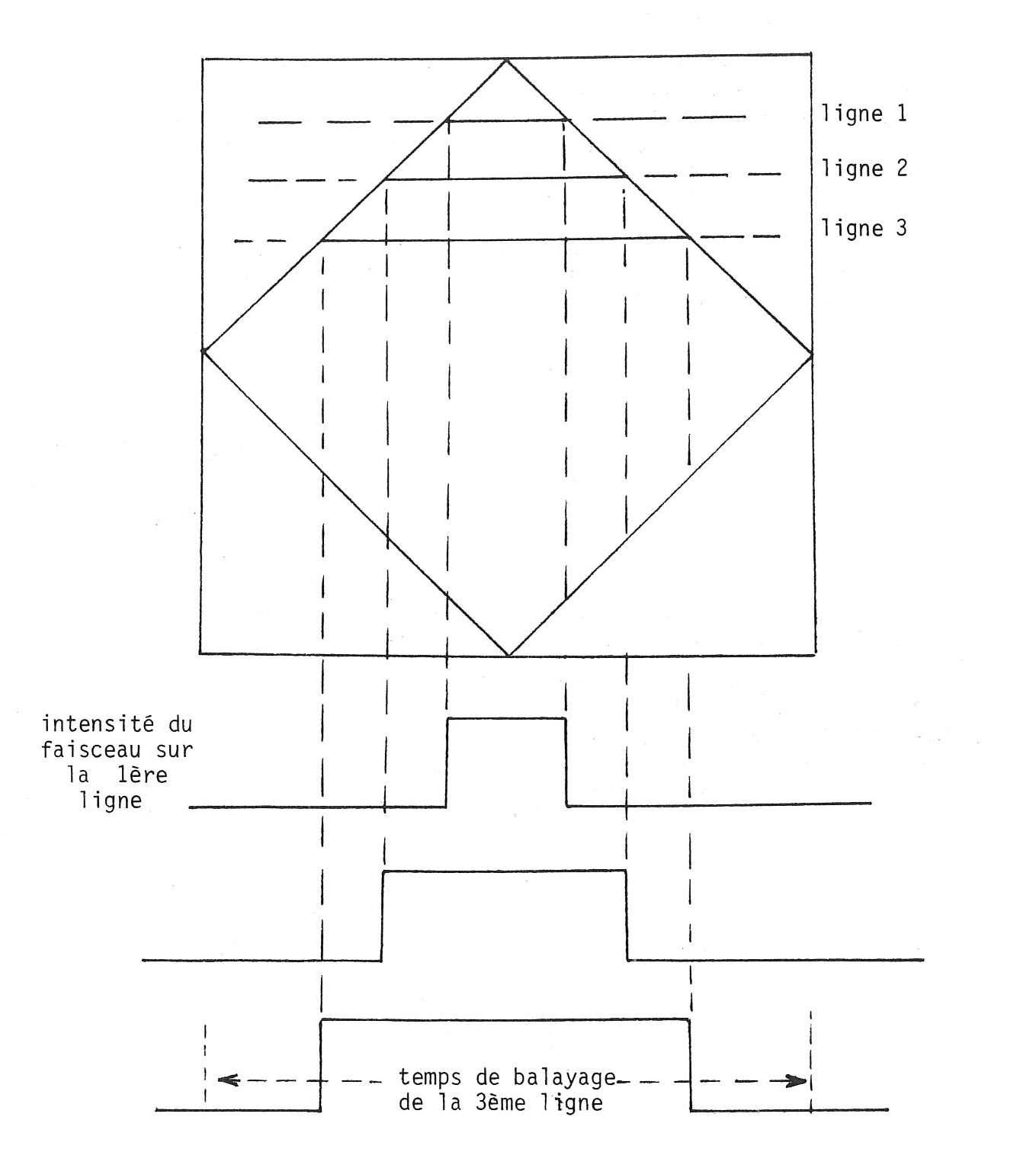

Fig. 5.- Formation d’une image en noir et blanc,

par balayage ligne par ligne

Télévision en couleurs.-

Il en est tout autrement pour les images couleurs, tout en reconnaissant qu’on joue sur 1’intensité des pinceaux électroniques pour obtenir les différentes couleurs : diminuer l’intensité des pinceaux correspondant au bleu et au vert, c’est augmenter la couleur rouge; diminuer le vert, c’est obtenir la combinaison rouge + bleu, soit le violet …

Nous nous bornerons à des schémas, les explications qui figurent au début du compte rendu de la visite nous semblant suffisantes pour les interpréter.

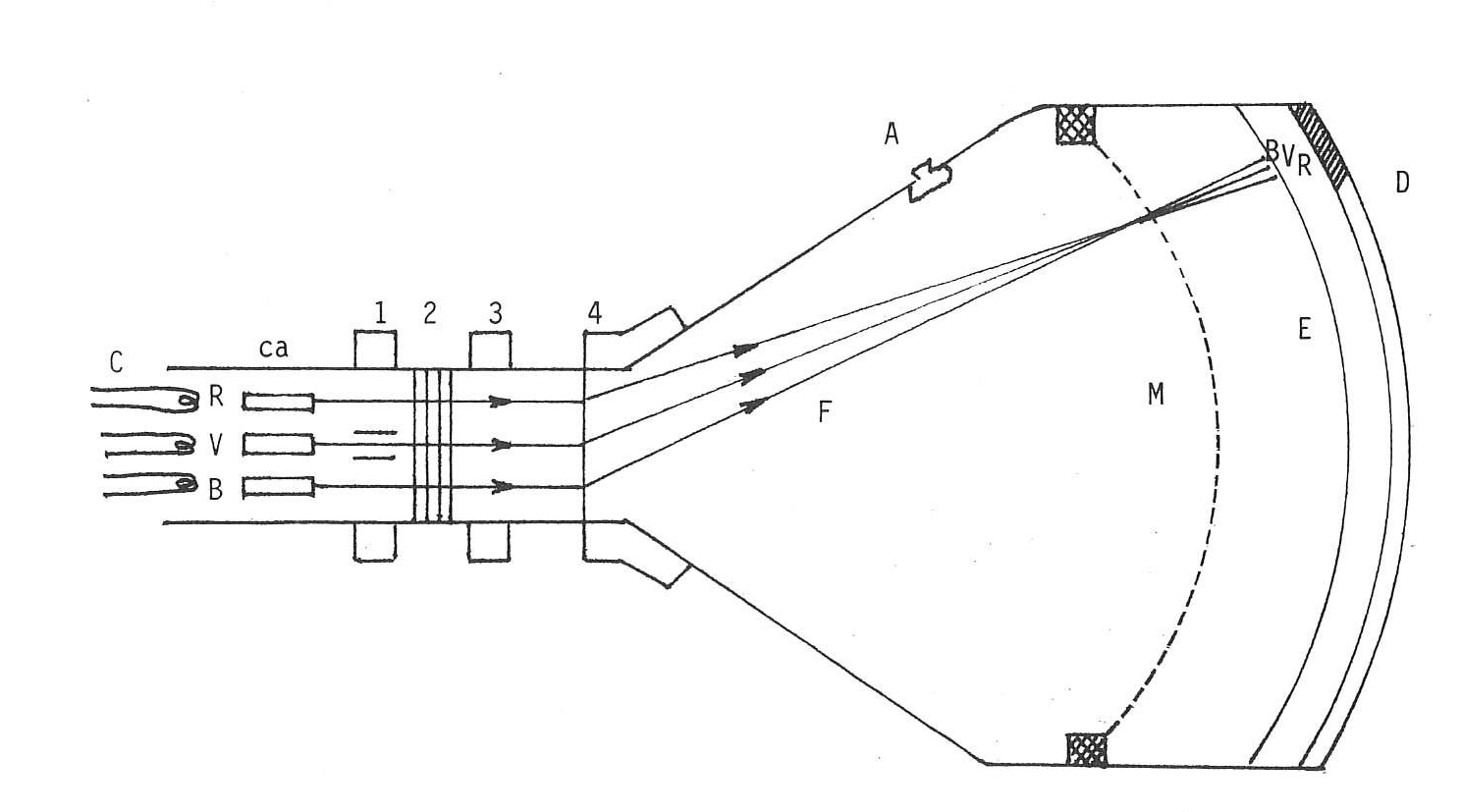

Fig. 6.- Schéma du tube à masque.

C  =  cathodes
A  =  anode
Ca = canons
F  =  Les trois faisceaux convergents électroniques
M  =  masque (20% des électrons ne traversent pas le masque)
E  =  écran
D  =  dalle
1  =  aimants de convergence
2  =  aimants de pureté
3  =  bobines de convergence
4  =  bobines de déflexion (déviation)

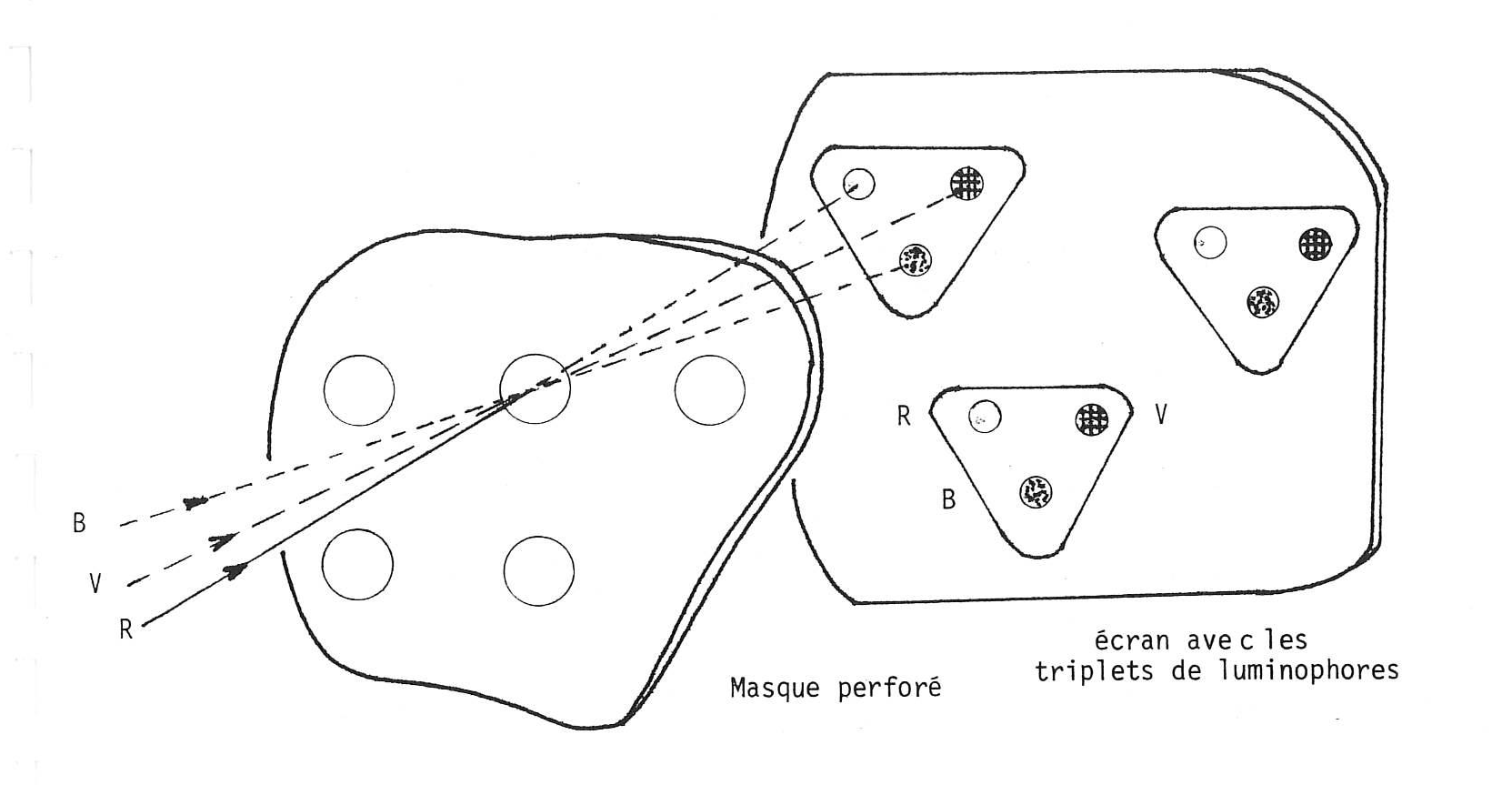

Fig. 7.- Les 3 faisceaux électroniques qui passent par un trou du masque et aboutissent aux luminophores respectifs de l’écran.

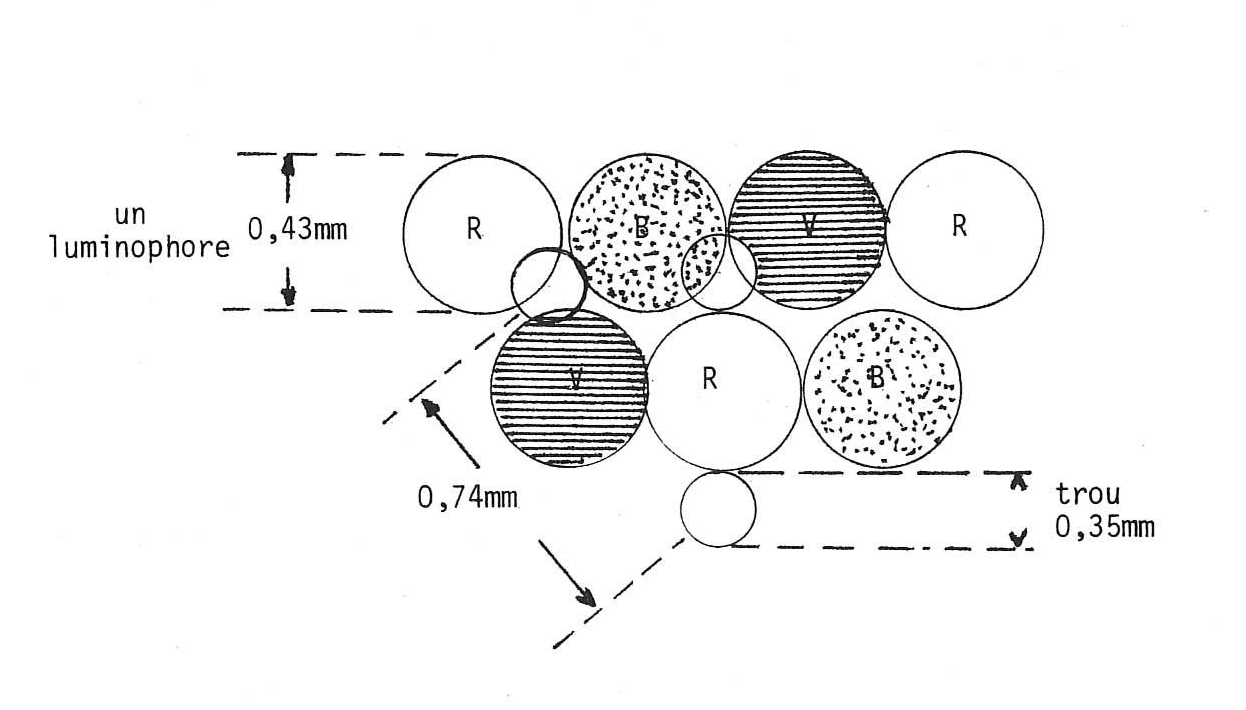

Fig. 8.- Disposition des luminophores et des trous.
Pour les dimensions, les échelles ne sont pas respectées.
