LA CENTRALE THERMIQUE DE PORCHEVILLE

Les centrales thermiques à flamme en France

En 1962, les centrales thermiques à flamme assuraient 56 % de la production française d’électricité. De 1962 à 1972, les principaux sites hydrauliques étant équipés et le coût du fuel restant modéré, ce sont les installations thermiques à flamme qui ont répondu à l’augmentation de la demande d’électricité.

En 1973, charbon et fuel représentaient ainsi 65 % des sources d’énergie utilisées pour la production nationale d’électricité. La brusque augmentation du prix du pétrole brut a mis un coup d’arrêt au développement du « thermique classique ».

La France a décidé l’accélération de son programme de construction de centrales nucléaires et s’est fixée pour objectif la substitution progressive de l’énergie nucléaire au fuel et au charbon.

Parallèlement, un important programme de déclassement d’installations thermiques à flamme s’est engagé : 78 tranches, représentant un total de 6 800 MW ont été retirées de l’exploitation entre 1983 et 1989. En 1991, le thermique à flamme représentait 13,2 % environ de la production totale d’électricité.

Les installations thermiques à flamme auront de plus en plus une fonction d’ajustement de la production à la consommation d’électricité. Elles permettront notamment de faire face aux pointes de consommation, la production restant assurée pour l’essentiel par les centrales nucléaires.

Les centrales thermiques à flamme utilisent trois types de combustibles : le charbon, le fuel, le gaz naturel (ou le gaz des haut-fourneaux). Jusqu’en 1979, le fuel était le principal combustible utilisé dans les centrales thermiques à flamme. Les deux chocs pétroliers ont porté un coup d’arrêt à cette utilisation.

Plusieurs centrales au fuel ont été converties à l’utilisation du charbon. La part du fuel dans les centrales thermiques (nucléaires incluses) est ainsi passée de 53 % en 1973 à 3 % en 1991. Celle du charbon de 22 % en 1973 à 10 % en 1991, et la part des autres combustibles est passée de 13 % en 1973 à 2 % en 1991.

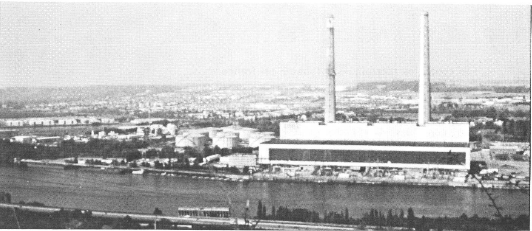

La centrale thermique de Porcheville

Le site de la centrale s’étend sur 120 hectares. A l’origine, il comprenait 4 unités de 125 MW alimentées au charbon. Ces unités furent mises en service en 1956 et cessèrent de fonctionner en 1986.

En 1968, la première tranche de 600 MW alimentée au fuel lourd était couplée au réseau national. Puis suivirent les trois autres unités en 1973, 1974 et 1975.

Les crises successives du pétrole sont venues perturber le régime de fonctionnement de ces tranches alimentées au fuel lourd. De plus, le parc d’équipement nucléaire assurait le fonctionnement de base en production d’énergie électrique. Les années 1986 à 1989 furent une période de réduction d’activité.

La puissance totale de 2400 MW en 4 unités de 600 MW constitue, pour la région parisienne, une source d’énergie électrique de sécurité et un point d’équilibre du réseau national.

Conçue à l’origine comme unité de base (6000 heures de fonctionnement annuel), la centrale a dû s’adapter à l’optimisation des moyens de production d’énergie électrique.

Le régime de fonctionnement de ces unités est essentiellement variable entre 200 et 2000 heures de fonctionnement annuel.

***

*

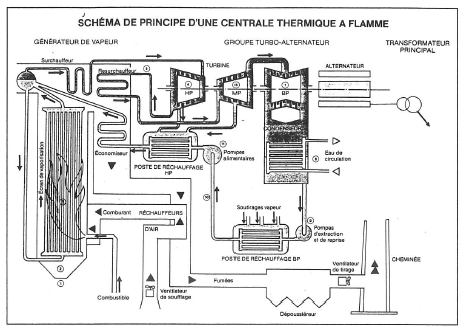

Principe de fonctionnement

Le générateur de vapeur est constitué de la chaudière où brûle le combustible, et des tubes à l’intérieur desquels circule l’eau à chauffer.

La chaleur dégagée par la combustion transforme l’eau en vapeur : dans une centrale de 600 MW, elle la porte à une température de 560°C et à une pression pouvant atteindre 170 bars.

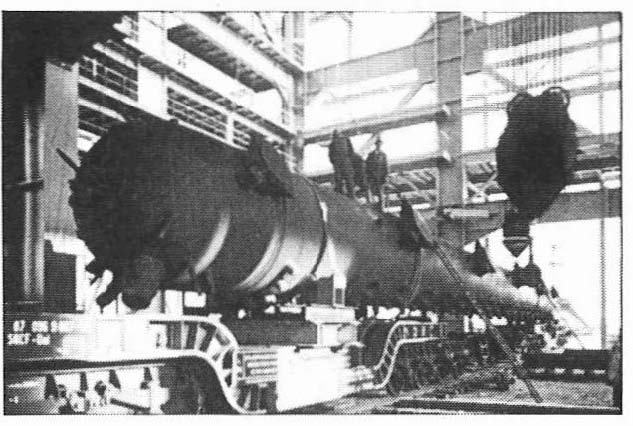

Générateur

La vapeur est envoyée vers les turbines. Elle se détend partiellement en faisant tourner les aubes de la turbine haute pression. En quittant ce premier étage de la turbine, elle conserve une partie de son énergie ; on la renvoie alors vers la chaudière par un circuit pour y être « resurchauffée ».

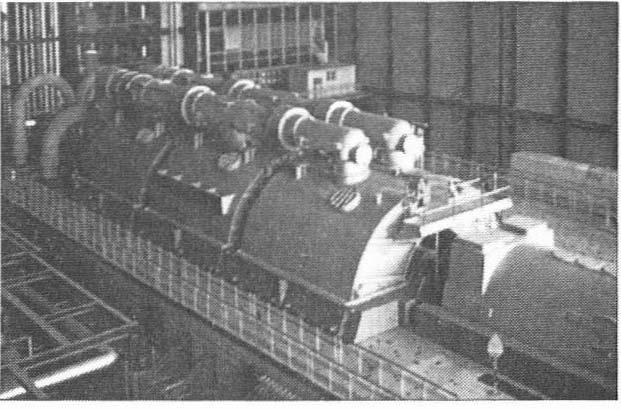

Turbine

La vapeur est ensuite conduite, sous une pression de 34 bars, vers la turbine moyenne pression.

La détente se termine dans les corps basse-pression. Lorsque la vapeur, à la fin du cycle, s’échappe vers le condensateur, sa pression n’est plus que de 300 millibars.

Le condensateur constitue la source froide où la vapeur revient à son premier état : l’état liquide. Il est formé de milliers de tubes de petit diamètre dans lesquels circule l’eau de refroidissement. La vapeur à condenser passe à l’extérieur de ces tubes et se transforme en eau.

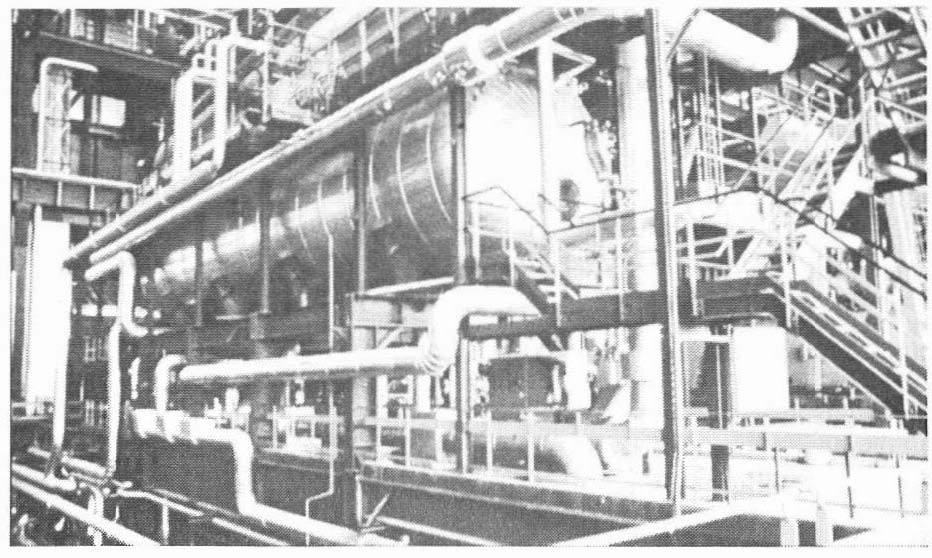

Condensateur

L’eau est ensuite récupérée par les pompes d’extraction et subit tout un cycle de réchauffage, grâce à la vapeur prélevée en différents points de la turbine. L’eau est alors prête pour recommencer son cycle. Elle est réintroduite dans le générateur de vapeur par les pompes alimentaires.

L’énergie mécanique de la turbine est transformée en énergie électrique par un alternateur et évacuée vers un transformateur principal qui élève la tension aux valeurs de transport. Après passage dans divers appareils de coupure, de sectionnement et de mesure, l’énergie produite est livrée au réseau national.

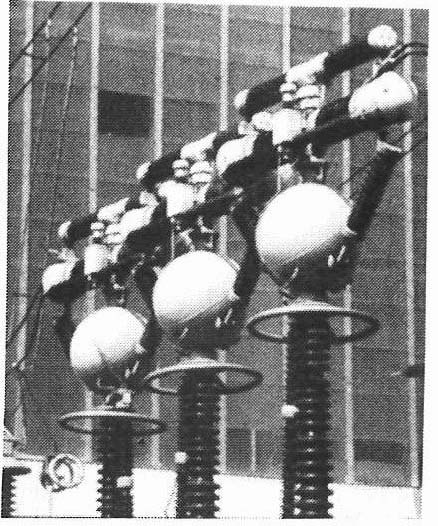

Alternateur Transformateur
